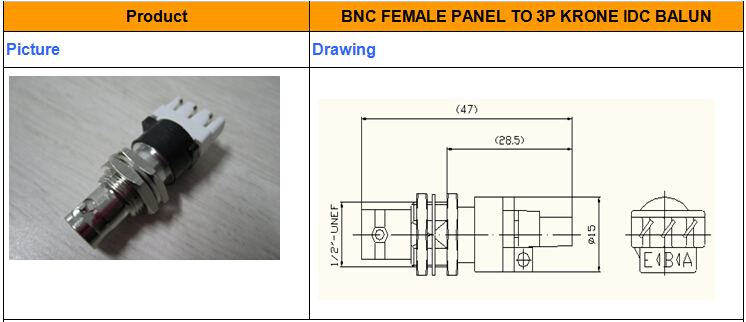

  BNC Female to 3P Krone IDC
Prev:3014D ,3014E        Next: BNC Male to 3P Krone IDC
producing standard baluns, dual baluns and related balun panels to meet the needs of 75Ω
unbalanced coaxial to 120Ω balanced twisted pair transmissions! We are not only focusing on the
high and stable performance, but also helping to control and cut the cost for reasonable solutions!
Major Technical Characteristics
Type BNC female to IDC balun
Impedance                  75Ω unbalanced coaxial to 120Ω balanced twisted pair
Frequency range  Suitable for 51KHz to12.5MHz
Bit Rates 2Mbit/s and 8Mbit/s
Return Loss < -29dB for 2Mbit/s; < -21dB for 8Mbit/s
Insertion Loss < 0.2dB for 2Mbit/s; < 0.3dB for 8Mbit/s
Cross Talk Better than -80dB from 0.1 to 12MHz between any two baluns on a DDF strip with 20 mm centers
Durability   500 cycles
Temperature range - 30°C to +75 °C
Material & Plating
Coaxial   Body Brass Nickel plated
Pin contact Phosphor Bronze Gold plated
Insulator PTFE
IDC     Wire 0.40-0.65mm conductor 0.70-1.40mm insulator
         Contacts Beryllium Copper Silver plated
Weight and Pack 0.020KGS/PC (10pcs per blister packaging)
